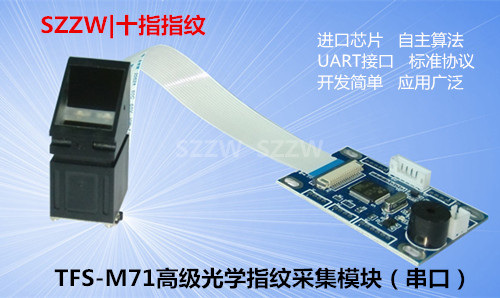

TFS-M71指纹开发模块(嵌入式)

说明:在嵌入式系统(WINCE 、UNIX)中,模块可以通过串口,不需要驱动,在ARM平台上只要做一些简单的指令调用,就可以通过ARM平台及软件对模块进行发送命令,采集、比对、存储等等各操作,实现嵌入式系统的指纹集成。
2020-07-11 21:29:48
咨询服务热线:
15899878245
产品详情

【产品简介】
     TFS-M71高级光学指纹模块作为一个整体应用模组提供给客户进行二次开发,内部集成了指纹采集、指纹图像处理、指纹图像优化、指纹运算、指纹转换、指纹特征值提取、指纹比对等等一切指纹技术,客户只需要调用模块的简单协议就能快速开发各类指纹产品。

【产品优势】
  图像清楚:采用高清红外采集,图像清楚;
  识别更快:进口芯片 分类算法
  开发更简单:模块级 接口及协议
  产品更稳定:进口芯片 分级平台管理
  兼容性更强:兼容及通用公司同类产品

【技术参数】
   类 别                  参 数
处理器(CPU)          STM32F205RC(进口ST高级数字处理器)
传感器                       高清光学(TFS-D4000)...
存储器                        片内存储(可扩展存储器)
指纹容量                    100枚(可扩展到1000枚)
认假率                       <0.001%(安全等级为5时)
拒真率                       <0.1% (安全等级为5时)
电流                          45ma
输入时间                   <0.5秒
比对时间                   <0.5秒
比对方式                   1:1或1:N
安全等级                   1-10级(可自定义)
输出格式                   三种:用户号,图像,特征值
特征值大小                193字节
特征值模板大小         512字节
通讯接口                   UART接口/RS232
通讯波特率               9600-115200bps
电源接口                  串口供电,外接电源
指纹特值上传           支持
指纹特值下载           支持

电源                         3.5-7.5V
主板尺寸                  40*58*8mm
工作温度:              -20°C 至60°C
相对湿度:              40%RH-85%RH(无凝露)
兼容性                    兼容TFS-M12 TFS-M51系列指纹模块协议
新增功能                 抗太阳光直照(可以直接用于室外)

【产品尺寸】

【接口定义】

   (详见用户手册)

【应用开发平台】
   模块支持Android Windows 2000/ XP/2003/ Vista, Windows CE 3.0/4.2/5.0 X86 Intel /AMD,linux, ARM7/9嵌入式开发平台, windows mobile ,计算机平台的开发及应用等

【推荐应用】

1. 适用于基于本模块开发各种指纹产品;
2. 开发脱机产品,如:指纹门锁,门禁,单片机……
3. 嵌入式开发产品,如ARM平台,windows CE平台
4. 应用于联机开发产品,像指纹的采集……

【注意事项】

1.此模块主芯片采用进口的ST芯片,性能稳定,识别速度快,请放心使用;
2.此模块是电子配件,没有成形的外壳,在使用时请注意隔电保护;
3.模块的存储容量为100枚(可扩充到1000枚),存储时不能超过此值;
4.模块的额定电压为:5V ,工作范围:正负0.15V,在给模块供电前请注意稳压处理;
5.因本产品是电子部件,购买后会提供电子版的开发手册和例程(以光盘或网盘下载形式提供),开发时需要您有一定专业基础;
6.由于指纹模块是个部件,其接口是没有保护电路的,在接线及电源时千万不要搞错,请严格按光盘中的用户手册进行。
