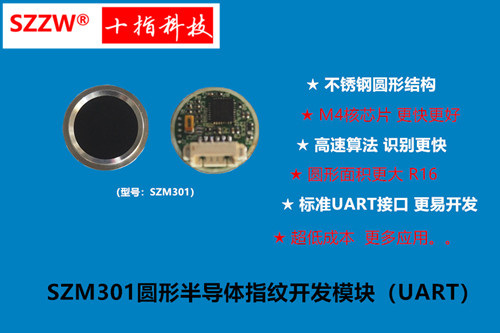

SZM301指纹开发模块(嵌入式)

说明:在嵌入式系统(WINCE 、UNIX)中,模块可以通过串口,不需要驱动,在ARM平台上只要做一些简单的指令调用,就可以通过ARM平台及软件对模块进行发送命令,采集、比对、存储等等各操作,实现嵌入式系统的指纹集成。
2020-07-11 21:30:39
咨询服务热线:
15899878245
产品详情

【产品简介】
     SZM301高级电容指纹模块作为一体应用二次开发模组提供给客户进行二次开发,内部集成了指纹采集、指纹图像处理、指纹图像优化、指纹运算、指纹转换、指纹特征值提取、指纹比对等等一切指纹技术,客户只需要调用模块的简单协议就能快速开发各类指纹产品。
  SZM301模块:UART接口,标准协议(8字节) ;手指触发启动 ;大面积192*192 ;ANV401高频主控芯片;集成自主商用算法。

【产品优势】
  1.大尺寸:192*192大尺寸指纹 ,大图像 不需要拼图,一次采集图像,完整一张指纹,采集速度快,处理速度快 比对速度快
2.速度快,采用么M4核的192MHZ芯片,配合自主商用分类算法,速度快才是关健!
3.易开发:三条命令执行全部操作,
一条添加命令,执行添加,验证图像质量,是否重复及存储功能
一条比对命令:执行添加,图像检验合格,转化特征值 ,比对及输出比对结果
一条删除命令:执行查询,和删除功能    一条命令,执行一项工作,没有一丝多余操作
4.识别速度快:大图像,采集快   高CPU   处理快   分类算法,比对快
5.标准接口:标准接口  (UART通用)标准协议 (标准8字节协议,易学,易开发)标准尺寸 (兼容行业通用尺寸)

【技术参数】
   类 别                  参 数
处理器(CPU)          nuvoton(M4核心 912MHZ)
传感器                       大尺寸192*192
存储器                       片内存储(可扩展存储器)
指纹容量                   500枚
认假率                     <0.001%(安全等级为5时)
拒真率                     <0.1% (安全等级为5时)
电流                         45ma
输入时间                 <0.5秒
比对时间                 <0.5秒
比对方式                 1:1或1:N
安全等级                 1-10级(可自定义)
输出格式                 三种:用户号,图像,特征值
特征值大小             193字节
特征值模板大小      512字节
通讯接口                UART接口/RS232
指纹特值上传           支持
指纹特值下载           支持
通讯波特率             9600-115200bps
电源接口                 串口供电,外接电源
电源                       3.5-7.5V
主板尺寸                33*20*6mm
工作温度:             -20°C 至60°C
相对湿度:             40%RH-85%RH(无凝露)
兼容性                  兼容SZM216  TFS-M715S TFS-S78系列指纹协议

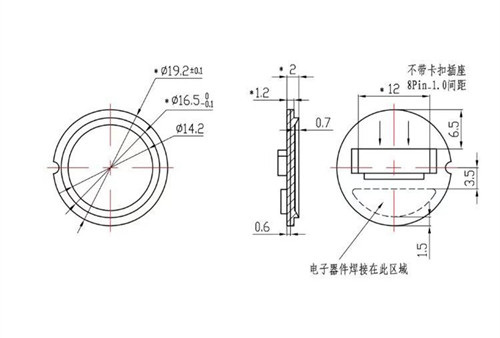

【产品尺寸】

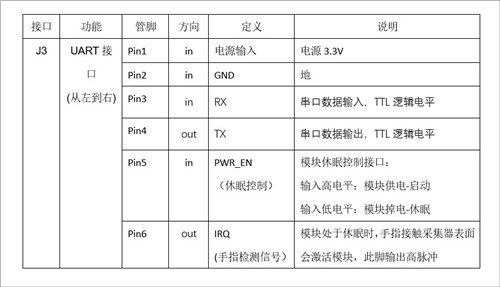

【接口定义】


【应用开发平台】
   模块支持Android Windows 2000/ XP/2003/ Vista, Windows CE 3.0/4.2/5.0 X86 Intel /AMD,linux, ARM7/9嵌入式开发平台, windows mobile ,计算机平台的开发及应用等

【推荐应用】
1.开发指纹锁、办公室锁等锁具应用开发。。。
2.适用于基于本模块开发各种指纹产品;
3.开发脱机产品,如:指纹门锁,门禁,单片机……
4.嵌入式开发产品,如ARM平台,windows CE平台
5.应用于联机开发产品,像指纹的采集……

【注意事项】
1.此模块主芯片采用进口的ST芯片,性能稳定,识别速度快,请放心使用;
2.此模块是电子配件,没有成形的外壳,在使用时请注意隔电保护;
3.模块的存储容量为500枚(可扩充到1000枚,看U4芯片是否已加),存储时不能超过此值;
4.模块的额定电压为:3.3-5V ,工作范围:正负0.15V,在给模块供电前请注意稳压处理;
5.购买后会提供电子版的开发手册(可自行下载或联系客服获取),使用时需要您有一定专业基础,本公司只提供本产品的相关技术支持,不包括电子,电路相关技术的支持;
6.由于指纹模块是个部件,其接口是没有保护电路的,在接线及电源时千万不要搞错,请严格按光盘中的用户手册进行。
